圖4：雙隊列設計
生產者將行為紀錄寫入Queue1（主要保持?jǐn)?shù)據新鮮），Worker從Queue1消費新鮮數據。如果發生上述異常數據，則Worker將異常數據寫入Queue2（主要保持異常數據）。
這樣Worker對Queue1的消費進度不會被異常數據影響，可以保持消費新鮮數據。RetryWorker會監聽Queue2，消費異常數據，如果處理還沒有成功，則按照一定的策略（如下圖）等待或者重新將異常數據寫入Queue2。

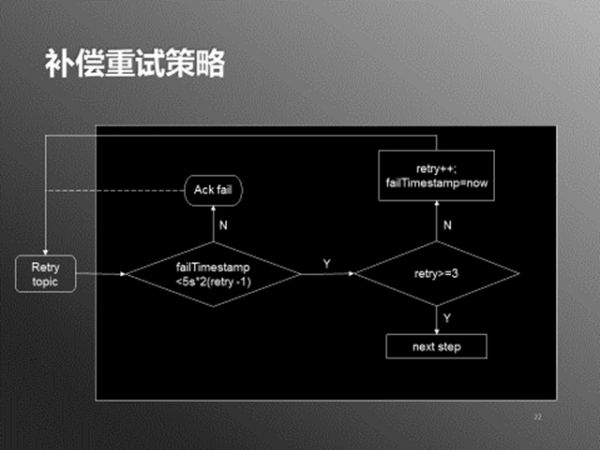

圖5：補償重試策略
另外，數據發生積壓的情況下，可以調整Worker的消費游標，從最新的數據重新開始消費，保證最新數據得到處理。中間未經處理的一段數據則啟動backupWorker，指定起止游標，在消費完指定區間的數據之后，backupWorker會自動停止。（如下圖）

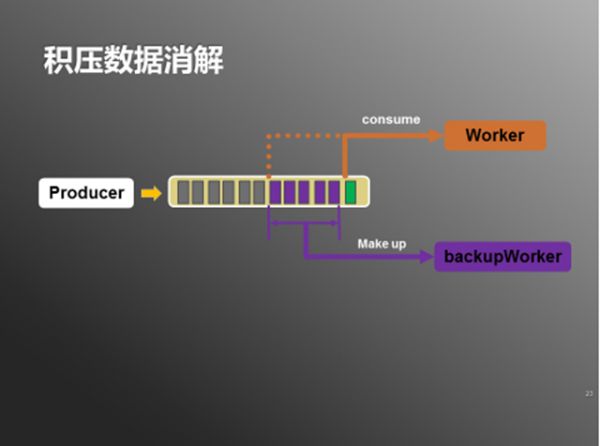

圖6：積壓數據消解
三、可用性
作為基礎服務，對可用性的要求比一般的服務要高得多，因為下游依賴的服務多，一旦出現故障，有可能會引起級聯反應影響大量業務。項目從設計上對以下問題做了處理，保障系統的可用性：
系統是否有單點？ DB擴容/維護/故障怎么辦？ Redis維護/升級補丁怎么辦？ 服務萬一掛了如何快速恢復？如何盡量不影響下游應用？
首先是系統層面上做了全棧集群化。kafka和storm本身比較成熟地支持集群化運維；web服務支持了無狀態處理并且通過負載均衡實現集群化；Redis和DB方面攜程已經支持主備部署，使用過程中如果主機發生故障，備機會自動接管服務；通過全棧集群化保障系統沒有單點。
另外系統在部分模塊不可用時通過降級處理保障整個系統的可用性。先看看正常數據處理流程：（如下圖）

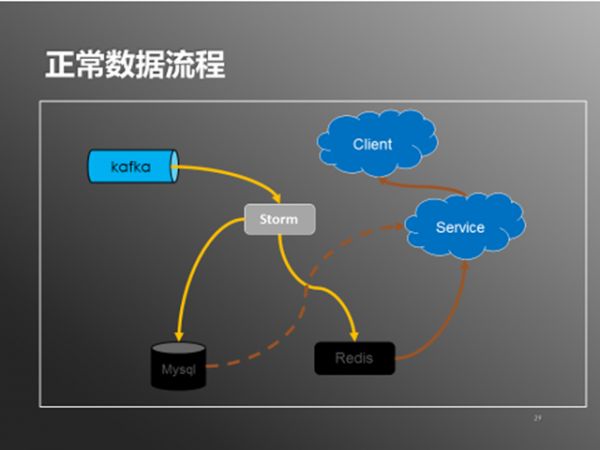

圖7：正常數據流程
在系統正常狀態下，storm會從kafka中讀取數據，分別寫入到redis和mysql中。服務從redis拉?。ㄈ〔坏綍r從db補償），輸出給客戶端。DB降級的情況下，數據流程也隨之改變（如下圖）

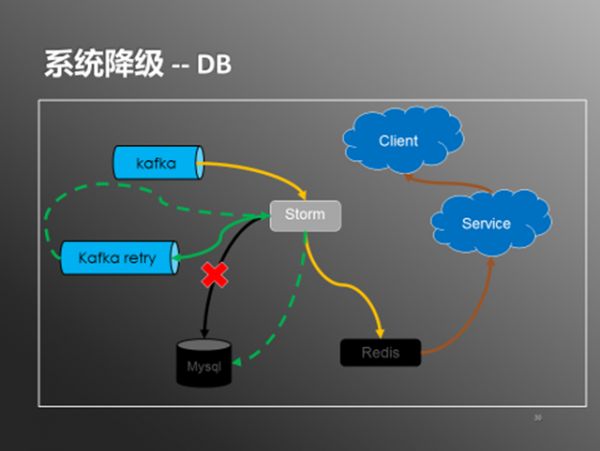

圖8：系統降級-DB
當mysql不可用時，通過打開db降級開關，storm會正常寫入redis，但不再往mysql寫入數據。數據進入reids就可以被查詢服務使用，提供給客戶端。另外storm會把數據寫入一份到kafka的retry隊列，在mysql正常服務之后，通過關閉db降級開關，storm會消費retry隊列中的數據，從而把數據寫入到mysql中。redis和mysql的數據在降級期間會有不一致，但系統恢復正常之后會通過retry保證數據最終的一致性。redis的降級處理也類似（如下圖）

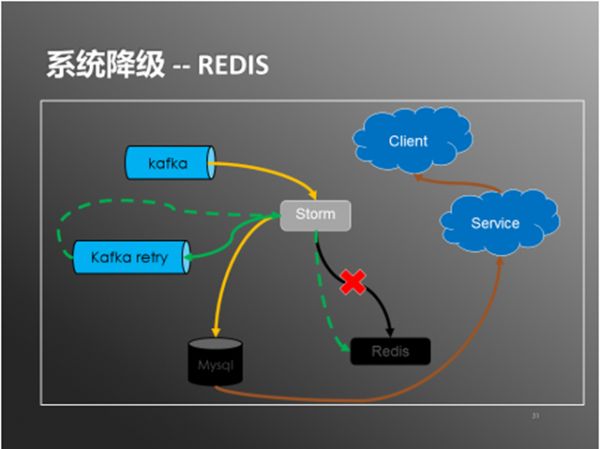

圖9：系統降級-Redis
唯一有點不同的是Redis的服務能力要遠超過MySQL。所以在Redis降級時系統的吞吐能力是下降的。這時我們會監控db壓力，如果發現MySQL壓力較大，會暫時停止數據的寫入，降低MySQL的壓力，從而保證查詢服務的穩定。
為了降低故障情況下對下游的影響，查詢服務通過Netflix的Hystrix組件支持了熔斷模式（如下圖）。

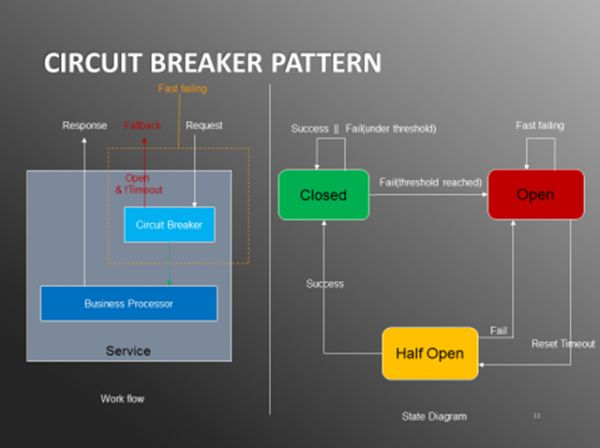

圖10：Circuit Breaker Pattern
在該模式下，一旦服務失敗請求在給定時間內超過一個閾值，就會打開熔斷開關。在開關開啟情況下，服務對后續請求直接返回失敗響應，不會再讓請求經過業務模塊處理，從而避免服務器進一步增加壓力引起雪崩，也不會因為響應時間延長拖累調用方。
開關打開之后會開始計時，timeout后會進入Half Open的狀態，在該狀態下會允許一個請求通過，進入業務處理模塊，如果能正常返回則關閉開關，否則繼續保持開關打開直到下次timeout。這樣業務恢復之后就能正常服務請求。
