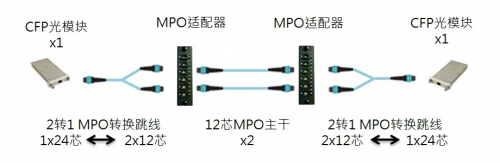

兩根12芯MPO主干光纜和MPO適配器不變，以2轉1的MPO轉換光纜，把兩個12芯的MPO連接頭，轉成一個24芯MPO連接頭，與100G的CFP光模塊連接。
物項
數量
12芯MPO主干光纜
2
MPO適配器面板
2
2轉1MPO轉換跳線
2
CFP光模塊
2
1U MPO配線箱
2
重點產品: 奧立FiberFlex™ 2轉1 MPO轉換跳線
產品編號: MAP5P2024M3NR4-M001D
產品描述: 2轉1 MPO轉換跳線把2根12芯MPO主干光纜的20個通道都利用起來，一根光纜的10個通道作Tx，另一根光纜的10個通道作Rx，形成100G傳輸，透過一個24芯MPO連接頭，與CFP光模塊連接
方案優點: 端口數量大幅減少，容易管理，MPO主干光纜、配線箱和適配器均無須更換，是極具成本效益的升級方案
新的100GBase-SR4
去年發布的100GBase-SR4標準，使用4對通道來形成100G的傳輸，每對通道的速率為25G。未來此技術正式應用時，可以使用跟40G一樣的布線方法，主干光纜的所有光纖都能100%利用起來，而光模塊則改為兼容100G的QSFP28。只要使用符合行業標準的MPO主干系統，縱使新技術成為下一代數據中心的主流，也能達到平滑升級，選擇兼容性高和通用的布線產品長遠來說必定更有優勢。
12芯vs24芯MPO主干系統
很多品牌也推薦24芯MPO主干系統，筆者也同意24芯主干能減少線纜數量，對于維運和氣流管理更有效益。 然而，國內市場仍有很多用戶選擇12芯MPO主干，而筆者推薦12芯MPO主干作為網絡彈性升級的策略，原因主要基于：
1) TIA 568-C 對12芯和雙芯鏈路傳輸作出了標準和全面的定義
2) TIA 568-C 也對12芯光纜的極性(排纖方案)進行了規范，用戶容易在市場上找到兼容的產品
3) 大部份手?jǐn)y式光纖測試儀能測試12芯MPO連接器和光纜極性，有利安裝和維護
4) 使用2x12芯轉24芯(2轉1)的MPO轉換跳線，同樣可簡單升級至100G
5) 初期投資成本較少而且實用，能作彈性升級
奧立作為全面而專業的綜合布線廠家，同時提供8芯、12芯和24芯的MPO解決方案，產品涵蓋1G/10G/40G/100G等布線系統，也可以按客戶要求定制不同芯數和極性的布線產品，滿足用戶個性化的網絡系統需求。
下一代數據中心網絡升級必然要素
快速的市場反應已成為下一代數據中心部署的必然特性，即插即用的布線產品能有助減短項目周期，是最理想的基礎布線方案。奧立除了能提供全面的40G/100G布線產品方案外，更是少數擁有手?jǐn)y式MPO光纖測試儀，并能向客戶提供現場工程支持的廠家，支持客戶于數據中心現場進行布線系統的鏈路檢測。透過先進的光纖測試儀，于短至數秒的時間完成一個MPO主干的檢測，較傳統單芯的檢測方法省去10倍以上的時間。奧立的工程師也會提供專業的安裝指導和安裝商培訓課程等，務求以最專業的態度和先進的設備助力客戶于數據中心升級時，以最小的成本，發揮卓越的部署效益，創造用戶價值。
