36大數據專稿，本文由36大數據-sky原創，轉載必須征詢作者同意，并且標注來源36大數據。

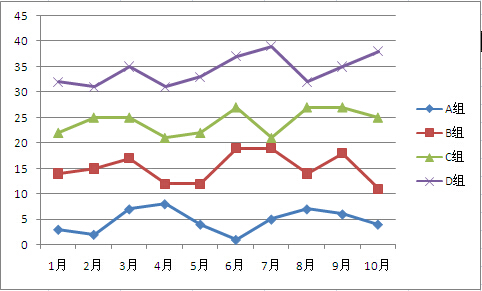

當比較的數據系列比較多時，如果用常規的柱形圖或者折線圖表示數據，會讓圖表顯得擁擠，不好對比，如圖：

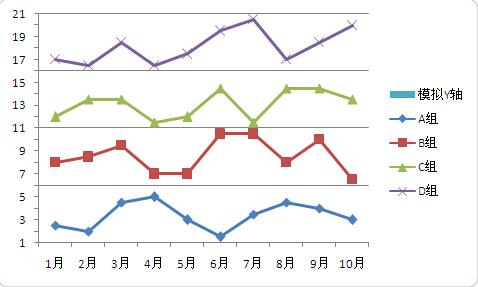

此時，我們可以使用多層折線圖，讓數據表達更加清晰，請看效果圖：
步驟如下：
一、數據準備：
1.確定折線圖每層的高度：根據原始數據，共有四個系列，數據的最大值為9，因此可以選定比9稍大的數作為層高，比如10。在“B16”單元格輸入公式“=10*（column（）-2）+B3”，右拉，下拉至“E25”單元格，得到各系列的作圖數據。
2.構造模擬Y軸數據：在G和H列分別輸入下圖所示的數據。

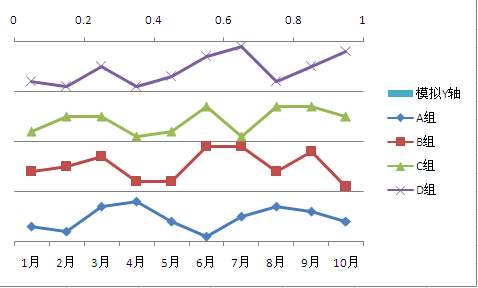

二、制作數據草圖：
右鍵點擊可放大
1.初始折線圖：選中“A15：E25 ”區域的數據—>單擊“插入”—>“圖表”—>“折線圖”—>“帶數據標記的折線圖”
2.格式化坐標軸：右鍵單擊總坐標軸—>單擊“設置坐標軸格式”—>設置最大值固定值為40，主要刻度單位固定值為10—>“主要刻度類型”為“無”，“坐標軸標簽”為“無”—>“線條顏色”為“無線條”—>關閉退出
3.創建模擬Y軸：右鍵單擊圖表—>單擊“選擇數據”—>“添加”—>“系列名稱”為模擬Y軸，“系列值”選中“H3：H23”區域的數據—>確定退出。
4.更改圖表類型：選中“模擬Y軸”系列—>“更改圖表類型”—>“條形圖”—>“簇狀條形圖”—>確定退出。
5.添加次要縱坐標軸：選中圖表—>刪除次要橫坐標軸—>“布局”—>“坐標軸”—>“次要縱坐標軸”—>“其他次要縱坐標軸選項”—>選擇位置坐標軸“在刻度線上”—>關閉退出。
6.設置次要縱坐標軸：單擊圖表—>“選擇數據”—>選中“模擬Y軸”系列—>單擊“水平軸標簽”下的“編輯”—>“軸標簽區域”選擇“G3：G23”區域數據—>確定退出。
三、圖表美化：重點是添加數據標簽，如果直接添加數據標簽，圖表中顯示的是輔助數據表中的數據，并非原始數據，在這里我們需要借助插件“XY chart labels”（可在網上下載）添加。另外數據系列名稱可通過插入“文本框”功能實現。最后刪除不必要的圖例，根據個人喜好或企業格式要求設置數據系列格式即可。

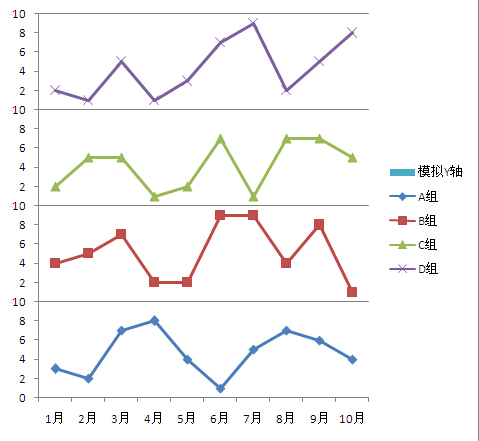

結合前面縱向折線圖教程，我們也可以得到多層的縱向折線圖。
