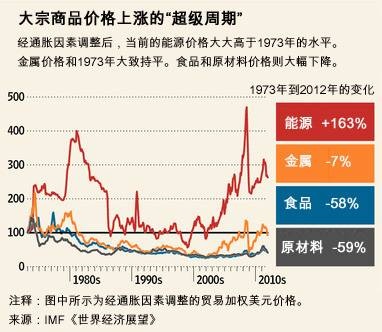

在最近的華爾街日?qǐng)?bào)上看到一個圖表案例。

其顯著特點是，在右側圖例的位置上不是通常的圖例，而是一個起到圖例作用的表格，或者說是一種表格式的圖例。并且：
表格中各項目的順序，與各曲線最后一個數據點的大小順序一致，填充色也與曲線圖一致，這種對應增強了閱讀體驗。
表格中提供了各序列的變化幅度，圖表表達的信息更加豐富，方便了讀者。

既然是表格式的圖例，當然要利用單元格來做。如果手動進行格式化設置，固然可以，但如果數據刷新了，又得辛苦一番重新設置。因此，需要找到智能化自動一致的辦法。關鍵在于準備圖例的數據。

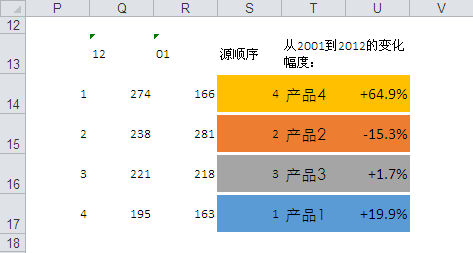

1、準備圖例數據。

• P列，填上1~4的序號，便于后面公式引用。
• Q列，=LARGE($N$7:$N$10,P14)，按從大到小的順序，取出各序列最后一個數據點的值。自動排序就是在這里實現的。
• T列，=INDEX($B$7:$B$10,MATCH(Q14,$N$7:$N$10,0))，根據這些數據點的值，查出其所屬序列的名稱（這里認為沒有相同值）。
• R列，=INDEX($C$7:$C$10,MATCH(Q14,$N$7:$N$10,0))，同上，查出其01年時的值。
• U列，=Q14/R14-1，計算各序列從2001年到2012年的變化幅度。并且對其使用自定義格式：+0.0%;-0.0%;0.0，使變化幅度前帶上正負符號。
• S列，=MATCH(Q14,$N$7:$N$10,0)，根據Q列或T列，查出該序列在原數據區域的順序。這個順序，會是插入曲線圖時默認配色的順序，我們將利用這個順序來設置圖例表格的填充色。

2、做曲線圖。

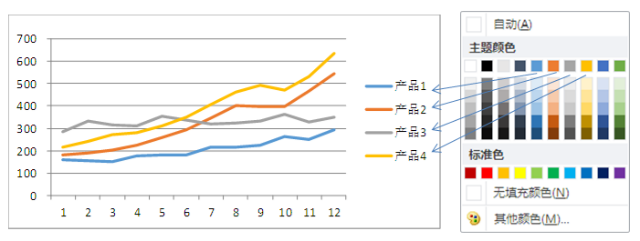

用原數據區域做曲線圖，此時各序列的線條色是依顏色面板中第一行第5個格子起往后的順序自動配色的，不要去改動它。

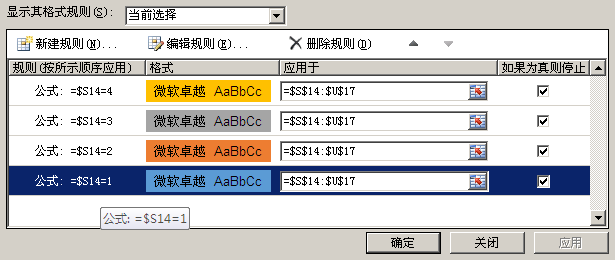

3、為T(mén)14:U17設置條件格式，也就是表格式圖例的智能填充色。
選中T14:U17區域，依次添加4個條件格式規則：

• 當=$S4=1，填充色為顏色面板第1行第5個格子
• 當=$S4=2，填充色為顏色面板第1行第6個格子
• 當=$S4=3，填充色為顏色面板第1行第7個格子
• 當=$S4=4，填充色為顏色面板第1行第8個格子

這里需要對照條件格式效果，好好體會“=$S4=1”中絕對相對地址的作用，這是本例做法的關鍵。

4、拍照?qǐng)D例。
將T13:U17區域拍照，設置拍照?qǐng)D片無邊框線，放置到曲線圖的右側位置，并對齊到例圖樣式。必要時可將其組合起來。

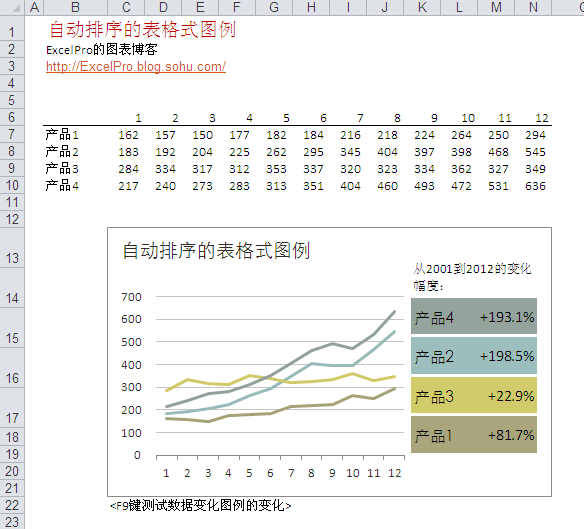

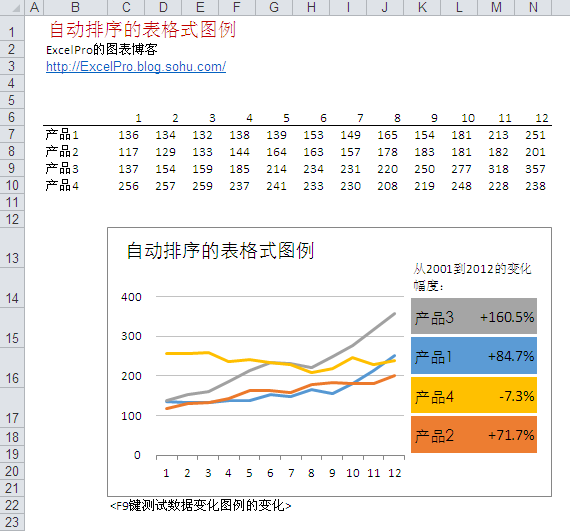

現在試著改變?cè)瓟?shù)據取值，測試確認表格式圖例能正確地排序和著色，非常智能。
如果你在頁面布局中更改顏色主題，曲線和圖例的顏色都將同步變化且保持一致！這就是在2007以上直接使用顏色面板中格子配色的好處。

本例涉及知識點：
large函數，index+match函數組合，條件格式，絕對相對地址原理，自定義格式，拍照。

作者：ExcelPro
